DSP-LRY300冷熱壓短路測試

一、設備簡介

1.設備功能和原理介紹

該設備適用于中大尺寸軟包鋰電池的裸電芯、成品電芯熱冷壓化成工序。人工將電芯分別放置于熱壓工位、冷壓工位，將電芯極耳搭在測試銅臺上，踩下腳踏開關，設備完成自動熱、冷壓，并開始計時和短路測試，到達設定時間后，工位自動抬起，人工取料下來。

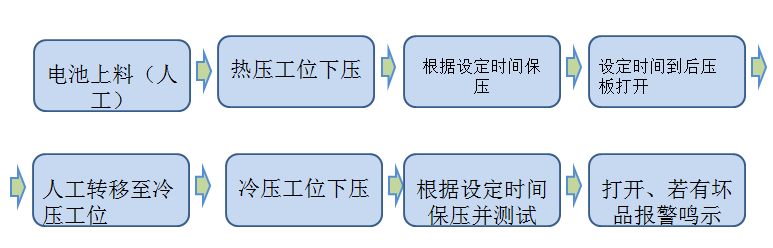

2.設備動作流程

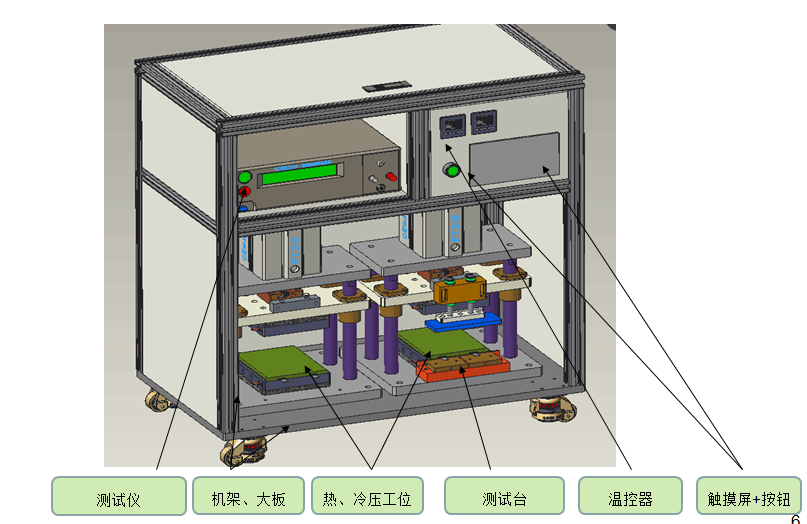

3.總體結構示意圖

備注：冷壓默認為常溫。

整機長寬高尺寸：400*800*780mm。

4.主要工位簡介

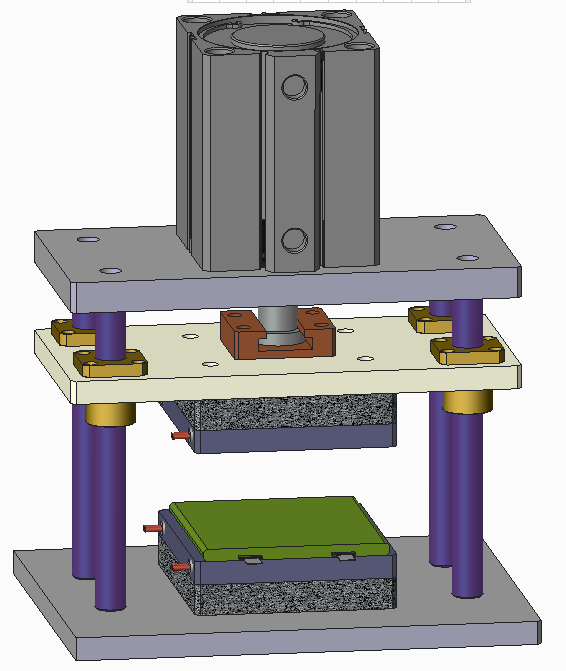

4.1選用缸徑100mm大氣缸，氣壓0.05~0.8Mpa可調，上下壓板各均布熱壓工位根發熱管，確保加熱后的平臺溫度均一性。

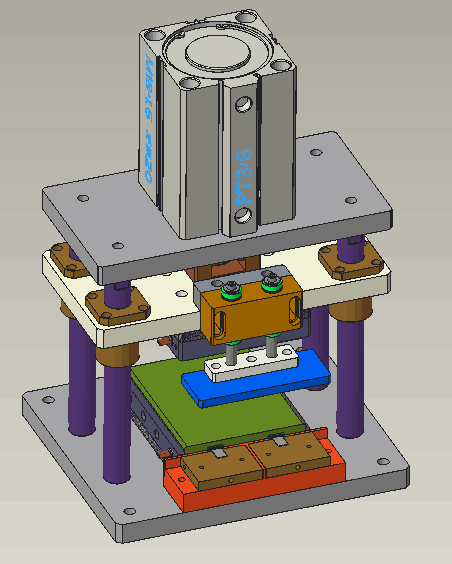

4.2選用缸徑100mm大氣缸，氣壓0.05~0.8Mpa可調，帶測試平臺和壓塊，兼容不同極耳間距的電池，極耳間距最小可以做到3mm。

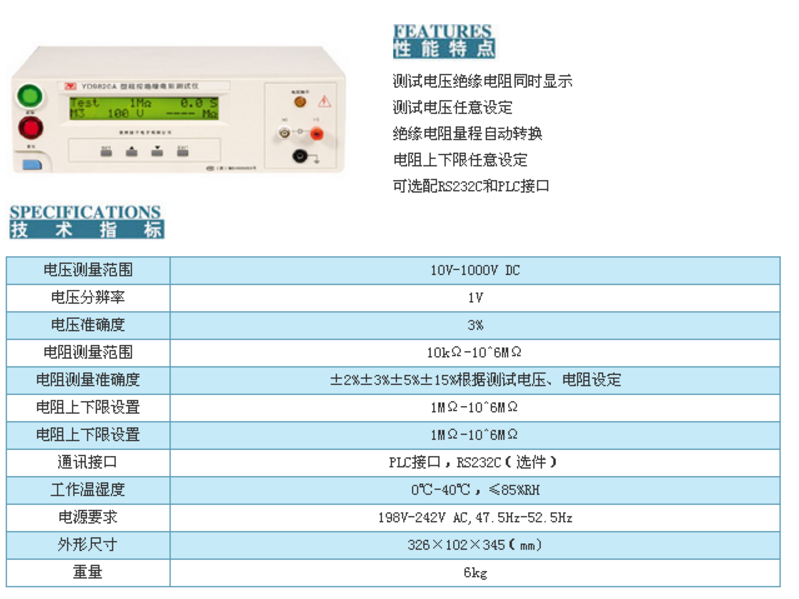

4.3測試儀選用揚子YD9820A高品質絕緣電阻測試儀。

二、設備能適應的來料和產品規格

1

2

三、設備技術參數

3

1.設備最高速度：由客戶現場熱冷壓時間設定決定。

2.設備的測試準確率：≥99%。

3.設備故障率：≤2%（指由設備造成的故障，設備定期維護，定期更換封頭鐵氟龍，更換硅膠板、產前準備等不計）。

4.設備重量：總重實際為準，控制總重與承重面積之比≤500Kg/m2。

5.設備使用環境。

5.1 電源：AC220V±10%，50HZ，功率：5.5KW。

5.2壓縮空氣：0.4~0.8MPa，300L/min（用戶自備）。

四、設備一般配置和標準

1

2

3

4

1.設備配有PLC、電腦的通訊接口，以便與上位機聯機查看機器的狀態和參數設置。

2.設備外觀顏色為電腦白。

3.設備噪聲≤80db，噪聲測試點規定為設備操作崗位操作員位置。

4.設備符合國家有關設備的安全標準，符合買方有關安全代碼所要求的各項安全標準和要求。

5.設備隨機資料
